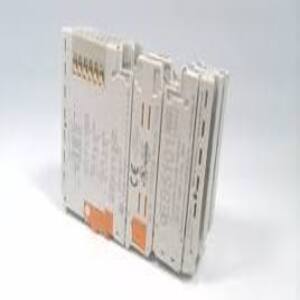

модуль ввода/вывода ES5101

Технические характеристики

• Номинальное напряжение: 24 В постоянного тока (-15%/+20%).
• Предельная частота: 4 миллиона инкрементов в секунду (1 МГц).
• Разрешение: 1/256 бит микроинкрементов.
• Потребление тока:
  • через шину E-bus — типично 130 мА;
  • по контактам питания — типично 100 мА + нагрузка.
• Рабочая температура: от -25°C до +60°C.

Габариты, вес

• Размеры (Ш × В × Г): 24 mm × 100 mm × 68 mm

• Корпус из поликарбоната, монтаж — на DIN-рейку 35 mm (по стандарту EN 60715), боковое крепление с «шип-паз» (double slot & key connection) для плотной установки рядом с другими модулями.

• Подключение — через «pluggable wiring level» (в случае ES5101), допускающее жёсткие, гибкие провода, а также провода с наконечниками (ferrule) с пружинной фиксацией.

• Подключаемый сечением: твёрдые — 0.08…1.5 mm², гибкие — 0.08…1.5 mm², с наконечником — 0.14…1.5 mm².

• Допустимая нагрузка на силовые контакты: до 10 A

• Вес: ≈ 100 г Эксплуатационные условия

• Температура эксплуатации: –25 … +60 °C

• Температура хранения: –40 … +85 °C

• Влажность: до 95 %, без конденсации

• Степень защиты: IP20 (для установки внутри шкафа автоматики)

• Соответствие стандартам электромагнитной совместимости, вибро/шокоустойчивости (EN 61000-6-2 / EN 61000-6-4, EN 60068-2-6 / EN 60068-2-27)
