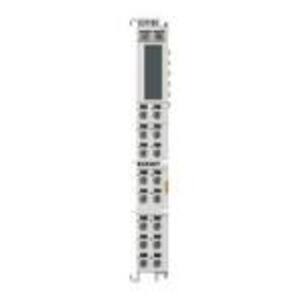

модуль распределения потенциалов EL9184

Технические характеристики

Тип  Терминал распределения потенциалов (potential distribution terminal)

Выводы питания 8 × +24 V, 8 × 0 V

Номинальное напряжение до 60 V DC

Максимальная нагрузка по току ≤ 10 A

Электрическая изоляция (E-bus ↔ полевая цепь) 500 V Электрическая изоляция (E-bus ↔ полевая цепь) 500 V

Соответствие стандартам / сертификации CE, CCC, UL, ATEX, IECEx

Диапазон рабочих температур –25 … +60 °C

Диапазон температуры хранения –40 … +85 °C

• EL9184 — это терминал распределения потенциалов (potential distribution terminal) для систем Beckhoff / EtherCAT.

• Он предназначен для подачи питания (24 V DC / 0 V) на шину I/O — то есть распределяет питание для других EtherCAT-модулей, снижая необходимость в дополнительных клеммных блоках.

• Через передние клеммы можно «выдавать» питание: 8 выводов +24 V и 8 выводов 0 V.

Габариты,вес

• Размеры (Ш × В × Г): 12 мм × 100 мм × 68 мм

• Вес: ~ 60 г

• Корпус: HD (High Density) — поликарбонат.

• Монтаж: на DIN-рейку 35 мм согласно стандарту EN 60715, с фиксацией.

• Подключение проводов: «прямое plug-in» для твёрдых проводов; для гибких проводов / с наконечниками — с пружинными клеммами, фиксация винтом.

• Допустимое сечение проводов:

  • Твёрдые (solid): 0.08 … 1.5 mm²

  • Гибкие (stranded): 0.25 … 1.5 mm²

  • С наконечником (ferrule): 0.14 … 0.75 mm²
