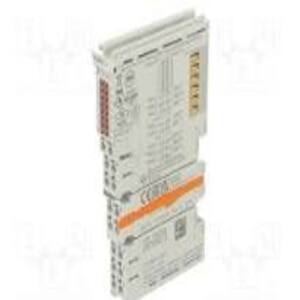

модуль цифровых выходов EL2809

Технические характеристики

Количество выходов 16 каналов (digital output)

Тип подключения 1-wire (single-ended output)

Номинальное напряжение питания на выходах 24 V DC (допуск –15% / +20%

Типы нагрузок, поддерживаемые Омические, индуктивные, ламповые нагрузки

Максимальный ток на канал 0.5 A (кратковременный/защищённый, short-circuit proof)

Ток шины (E-bus) typ. 140 mA

Габариты, вес

• Корпус: HD (High Density), материал — поликарбонат, с LED-индикацией.

• Размеры (Ш × В × Г): 12 мм × 100 мм × 68 мм

• Вес:  70 грамм.

• Монтаж: на DIN-рейку 35 мм (стандарт EN 60715), допускается плотная бок-о-бок установка модулей (double slot & key connection).

• Подключение проводов: «plug-in» для твёрдых проводов; для гибких / с наконечниками — пружинные клеммы. Поддерживаемые сечения: для твёрдых проводов 0.08…1.5 mm²; для гибких 0.25…1.5 mm²; наконечники (ferrule) 0.14…0.75 mm²

• Условия эксплуатации: рабочая температура –25 … +60 °C; температура хранения –40 … +85 °C; относительная влажность до 95 %, без конденсации.

• Степень защиты: IP20 (для установки внутри шкафа автоматики).

Особенности и применение

• EL2809 — компактный, плотный по каналам модуль: 16 выходов в корпусе шириной 12 мм. Это экономит место в шкафах автоматики, удобно при большом количестве выходов.

• Подходит для управления разнообразной нагрузкой — резистивной, индуктивной или ламповой.

• Короткозамыкание- и перегрузко-защищённые выходы, защита от обратной полярности — надёжность при неопределённых нагрузках или нагрузках с индуктивностью.

• Быстрое переключение выходов (µs-уровень), что может быть важно для управления исполнительными устройствами, где требуется реакция без задержек.
