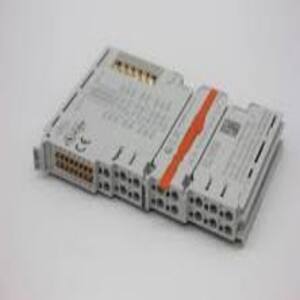

цифровой модуль EL1859
комбинированный цифровой модуль который объединяет 8 цифровых входов и 8 цифровых выходов на одном устройстве. предназначен для работы с сигналами 24 V DC.
Производитель: Германия
Технические характеристики
-
Корпус: HD (High Density), поликарбонат, с индикацией каналов LED.
-
Монтаж: на DIN‑рейку 35 мм (по стандарту EN 60715), с фиксацией.
- Количество каналов 8 входов + 8 выходов
- Номинальное напряжение питания 24 V DC (–15 % / +20 %)
- Уровень «0» сигнала (лог. 0) –3 … +5 V (по EN 61131‑2, type 1/3
- Уровень «1» сигнала (лог. 1) 11 … 30 V (по EN 61131‑2, type 3)
- Ток на вход (при 24 V) typ. 3 mA Ток на вход (при 24 V) typ. 3 mA Beckhoff Automation+1
- Входной фильтр (antidebounce) typ. 3.0 ms
- Максимальный ток на выход 0.5 A на канал Максимальный ток на выход 0.5 A на канал Beckhoff Automation
- Тип нагрузки Резистивная, индуктивная, ламповая нагрузка
- Защита выходов Короткозамыкание, обратная полярность — защищены
- Время переключения typ. TON: 60 µs, typ. TOFF: 300 µs
- Потребление шины E‑bus typ. 130 mA
- Изоляция 500 V (E‑bus / полевая цепь)
-
Размеры (Ш × В × Г): 12 мм × 100 мм × 68 мм
-
Вес: 65 грамм
