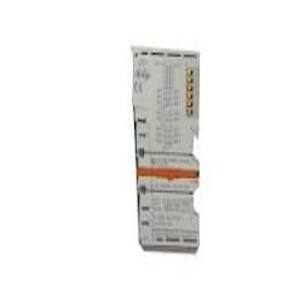

модуль дискретного ввода EL1809

Технические характеристики

• однопроводной тип подключения;
• 16 вводов;
• номинальное напряжение тока 24 В;
• сила входного тока 3 мА;
• сила потребляемого тока по запитывающим контактам 4 мА;
• сила потребляемого тока через шину 90 мА;
• прямое подключение кабеля в случае работы с одножильным устройством;
• безопасные условия температурного режима от 0 до +55 °C;
• влаго- и пылезащита устройства степени IP20.

Габариты, вес, корпус и монтаж

• Размеры корпуса: 12 мм (ширина) × 100 мм (высота) × 68 мм (глубина)

• Вес:  65 грамм

• Корпус: HD (High Density) — поликарбонат, с индикаторными LED для каждого входа.

• Крепление: на DIN‑рейку 35 мм (по стандарту EN 60715) с фиксацией

• Подключение проводников: «прямое plug-in» для жестких проводов; для гибких или с наконечниками — пружинные клеммы с винтом.

• Сечение подключаемых проводников: для твердых проводов 0.08 … 1.5 mm²; для гибких — 0.25 … 1.5 mm²; с наконечником — 0.14 … 0.75 mm²; stripping (зачистка) 8–9 мм

• Фильтр ввода (~3 ms) обеспечивает подавление дребезга при использовании механических переключателей.

• Светодиодная индикация состояния для каждого канала — упрощает мониторинг и диагностику.

• Подходит для прямого подключения многоканальных датчиков (1‑проводной технологии) без громоздкой проводки.

• Электрическая гальваническая изоляция (500 V) между шиной E‑bus и сигнальными входами повышает надёжность.
