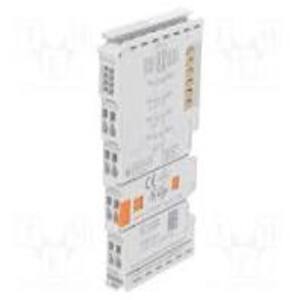

цифровой входной модуль EL1008
Технические характеристики
- технология подключения: 1-проводная;
- количество входов: 8;
- номинальное напряжение: 24 В постоянного тока (-15%/+20%);
- входной фильтр: 3,0 мс;
- потребляемый ток по шине E-bus: 90 мА.
- Фильтрация / подавление дребезга входов встроенный фильтр ~ 3.0 ms, что помогает при работе с механическими переключателями / кнопками.
- Изоляция 500 V (изоляция E-bus ↔ полевые цепи)
- Стандарт входов EN 61131-2, type 1/3
Габариты, вес
-
Размеры корпуса (Ш × В × Г): 12 мм × 100 мм × 68 мм
-
Материал корпуса: поликарбонат (пластиковый), с LED-индикацией.
-
Установка: на DIN-рейку 35 мм (по стандарту EN 60715), возможна бок-о-бок установка модулей (double-slot & key connection) для плотной сборки.
-
Защита корпуса / степени защиты: IP20 (подходит для установки внутри шкафов автоматики).
-
Вес: 55 грамм.
Особенности и применение
-
Компактный модуль с 8-ю входами — позволяет экономить место в шкафах автоматики.
-
Встроенная LED-индикация состояния входов облегчает диагностику и обслуживание.
-
Фильтр 3 ms снижает ложные срабатывания от дребезга контактов механических переключателей.
-
Подходит для подключения стандартных 24 V датчиков, кнопок, переключателей — удобно для распределённой системы ввода сигналов.
-
Надёжная гальваническая изоляция между шиной EtherCAT и полевыми цепями повышает безопасность и устойчивость к помехам.
