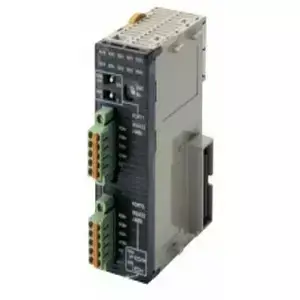

коммуникационный модуль CJ1W-SCU31-V1

Технические характеристики

• Порты: два последовательных порта — RS-422A/485 (в некоторых описаниях один порт RS-232C + один RS-422A/485, для версии SCU31-V1 чаще — два RS-422/485).

• Поддерживаемые протоколы: Protocol Macro, Host Link, NT Link (1:N), Serial Gateway, “No-protocol”, а также (в зависимости от версии модуля/прошивки) режим Slave Modbus-RTU.

• Скорость обмена (baud rate): от 300 до 115.2 kbit/s (в зависимости от настроек).

• Максимум подключаемых модулей: система допускает установка до 16 CPU-Bus Units (включая SCU-модули) в шину.

Электрические и эксплуатационные параметры

• Питание: 5 V DC (питание от шины CPU).

• Потребление тока: около 0.38–0.40 A при 5 V DC.

• Монтаж: DIN-рейка / CPU-шина (внутри корпуса ПЛК), совместим с серией CJ.

Габариты, вес

• Размеры (ширина × высота × глубина): примерно 31 мм × 90 мм × 65 мм.

• Вес:  110 г.

• Модуль относится к серии “CJ1W / CJ-series” — модулей расширения I/O и коммуникаций для ПЛК семейства CJ.

• Статус: для некоторых рынков модуль считается «устаревшим / obsolete», но всё ещё доступен на вторичном рынке как SCU31-V1
