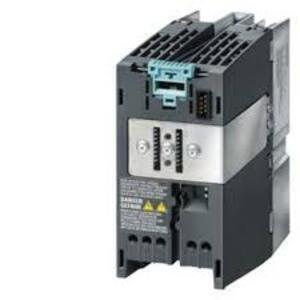

СИЛОВОЙ МОДУЛЬ 6SL3224-0BE15-5UA0

Технические характеристики

• Серия: SINAMICS G120, Power Module PM240

• Тип: без фильтра, с встроенным тормозным чоппером (braking chopper

• Входное напряжение: 3× 380–480 В AC ±10%, частота 47–63 Гц

• Номинальная мощность (High Overload): 0,55 кВт при 200% на 3 с, 150% на 57 с, 100% — 240 с

• Ток входа: ~2 А

• Ток выхода: ~1,7 А

• КПД: ~97% (в даташите указано)

• Тип охлаждения: внутреннее воздушное (Internal air cooling)

• Перегрузка: поддерживаются режимы “Low Overload” и “High Overload”.

• Требуемый воздушный поток для охлаждения: ~ 4.8 л/с

• Потери мощности: ~0,099 кВт (в зависимости от режима)

• Напряжение выходной частоты (для управления): 0 … 550 Гц (вектор / V/f)

• Защита: степень защиты IP20 (без управляющего блока CU и панели BOP)

Габариты и вес

• Габариты: 173 мм × 73 мм × 145 мм (высота × ширина × глубина)

• Вес: 1,1 кг

Область применения

• Используется в преобразователях частоты (VFD) семейства Sinamics G120.

• Подходит для приводов, где требуется регенерация при торможении, т.к. интегрирован чоппер для рассеивания тормозной энергии через резистор.

• Хорош для систем автоматизации, где нагрузка может часто тормозить / останавливаться и возвращать энергию.

• Подходит для компактных приводных шкафов, т.к. модуль имеет умеренные габариты.
