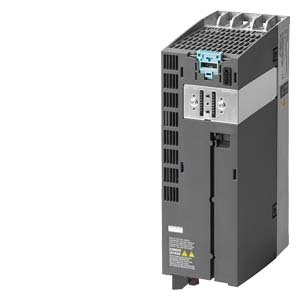

Силовой модуль 6SL3210-1PE18-0UL1

Технические характеристики

• Входное напряжение: 3-фазное 380–480 В AC, частота 47–63 Гц.

• Перегрузка (Overload):

  • Высокая нагрузка (High overload): 2,2 кВт при 200% на 3 с; 150% — 57 с; 100% — 240 с.

  • Низкая нагрузка (Low overload): 3,0 кВт при 150% на 3 с; 110% — 57 с; 100% — 240 с.

• Размеры: 196 × 73 × 165 мм (высота × ширина × глубина)

• Степень защиты: IP20 (без контрольного блока и панели)

• Вес: ~1.380 кг

• Особенность: встроенный чоппер торможения — позволяет “сливать” энергию при торможении двигателя.

Применение и рекомендации

• Подходит для приводов, где есть необходимость в тормозном режиме, особенно при динамических нагрузках.

• Используется в системах с блок-схемой “модульный привод” (модуль мощности + контроллер) — например, G120 или S120.

• При монтаже: обеспечить хорошее охлаждение и учесть габариты (196 × 73 × 165 мм).

• Нужно учитывать специфику перегрузок (high/low overload) при выборе параметров двигателя и системы управления.

• Убедитесь, что чоппер подходит по мощности тормозному резистору (если он используется) или что чоппер встроен (в данном модуле он встроен).
