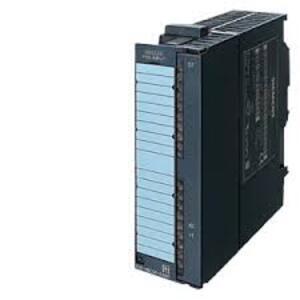

контроллер 6ES7338-4BC01-0AB0
Это программируемый контроллер для подключения 3 SSI датчиков абсолютного перемещения и декодирования их показаний, с двумя входами замораживания и поддержкой изохронного режима
Производитель: Германия
Технические характеристики
- напряжение питания: 24 В;
- входной ток: 100 мА;
- нормальная рассеиваемая мощность: 3 Вт;
- количество датчиков: max 3 (SSI и 2-проводной);
- габариты: 40 х125х 120 мм;
- вес: 235 г.
- уровень “0”: –3 … +5 В
-
уровень “1”: 11 … 30,2 В
| Задержка переключения (вход) | “0 → 1” — минимум 300 мкс
| Максимальная длина кабеля | экранированный: до 600 м для цифровых входов
| Максимальное число энкодеров | 3 штуки
| Поддерживаемые энкодеры | SSI абсолютные, а также 2-проводные датчики
| Максимальная длина линии SSI | — 320 м при 125 кГц, 160 м при 250 кГц, 60 м при 500 кГц, 20 м при 1 МГц
| Диагностика | Есть диагностический сигнал / тревога
| Гальваническая развязка | Нет — модуль “НЕ изолирован” относительно CPU S7-300.
