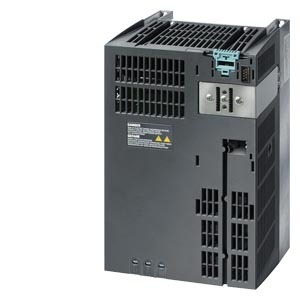

6SL3224-0BE25-5AA0
Силовой блок для управления трёхфазными асинхронными двигателями. Используется как часть преобразователя: для работы требуется блок управления (CU) и панель оператора.
Производитель: Германия
Технические характеристики
| Параметр | Значение |
|---|---|
| Сетевое питание | 3-фазное AC, 380–480 В, 47–63 Гц |
| Номинальная мощность / выходной ток | • 7.5 кВт / 18.0 А (режим LO — лёгкие нагрузки, насосы/вентиляторы) • 5.5 кВт / 13.2 А (режим HO — стандартные нагрузки) |
| Частота выходного сигнала | 0…550 Гц |
| Перегрузочная способность | LO: 150% тока — 3 с, 110% — 57 с; HO: 200% тока — 3 с, 150% — 57 с |
| Фильтр и тормоз | Встроенный EMC-фильтр + встроенный тормозной чоппер |
| КПД / коэффициент мощности | КПД ~ 0.95; cos φ ~ 0.95 |
| Охлаждение | Воздушное, с вентилятором |
| Температурный диапазон | –25 °C … +55 °C |
| Степень защиты | IP20 (без блока управления и панели) |
Габариты и вес
-
Высота: 334 мм
-
Ширина: 189 мм
-
Глубина: 185 мм
-
Вес: 7,0 кг
Применение и особенности
-
Подходит для управления 3-фазными двигателями до 7.5 кВт.
-
Встроенный фильтр и тормозной чоппер упрощают монтаж и уменьшают потребность во внешних компонентах.
-
Хорош при частых пусках/торможениях — обеспечивает устойчивость и надёжность.
-
Подходит для насосов, вентиляторов, конвейеров, станков и других механизмов с регулируемой скоростью.
