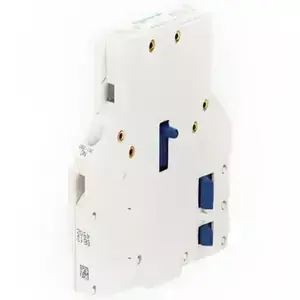

контактный блок LAD8N20

контактный блок. предназначен для управления электрическими цепями

Производитель: Германия

Описание товара

Технические характеристики

Конфигурация контактов: 2 NO (два нормально-разомкнутых).
количество контактов: 8;
максимальное напряжение: 690 В переменного тока;
Номинальное рабочее напряжение: до 690 V AC (25…400 Hz) при использовании AC-пускателей.
Номинальный рабочий ток: 10 A (при 60 °C, согласно спецификациям).
Минимальный переключаемый ток: от ~5 mA (для цепей управления/сигнализации).
Контакты: мгновенные (instantaneous), т.е. без задержек — срабатывают одновременно с основным контактором.
Заземление/изоляция: рассчитан по стандарту IEC/EN 60947-5-1.
Терминалы: винтовые зажимы (screw-clamp), рассчитанные на провода сечением примерно 1…2.5 мм².

Монтаж и совместимость

Блок монтируется сбоку (side-mount) на соответствующий пускатель/контактор; монтаж — «clip-on» / «side mounting».
Совместим с контактами серии TeSys D: например, модели LC1D09…150, CAD-контакторы с AC-катушкой, и др.

Габариты, вес

Ширина блока: 12.5 мм
Вес: 0.10–0.14 кг (≈ 100–140 г), в зависимости от комплектации.
Степень защиты: IP20 (типичная для блоков управления), терминалы — защита от контакта пальцем (finger-safe).
Рабочий температурный диапазон: примерно от –5 °C до +60 °C (в зависимости от условий эксплуатации).
