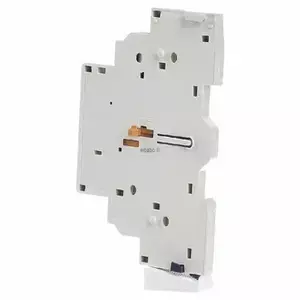

блок контактов GVAN20

Технические  характеристики

• Рабочее напряжение: 48…690 V AC или 24…240 V DC.

• Номинальный ток нагрузки: 6 A.

• Минимальный ток переключения: 5 mA.

• Минимальное переключаемое напряжение: 17 V.

• Изоляционное напряжение (Ui): 600 V (UL/CSA) / 690 V (IEC).

Механические / эксплуатационные параметры

• Тип контактов: 2 NO (два нормально-разомкнутых).

• Терминалы: винтовые (screw clamp), подходит для проводов сечением от ~ 0.75 до 2.5 mm² (в зависимости от типа провода).

• Установка: слева на корпусе соответствующего автомата/выключателя.

• Ресурс (механическая долговечность): ~ 100 000 циклов переключения.

 Габариты и вес

• Высота: 89 мм, ширина: 9.3 мм, глубина (вылет): 66 мм.

• Вес (нетто): ~ 0.05 кг ( 50 г)

• .Назначение и совместимость
  GVAN20 — вспомогательный блок контактов, предназначенный для расширения функционала моторных автоматов/выключателей-защит GV2 / GV3. Он добавляет два нормально-разомкнутых (2 NO) контакта, которые срабатывают при включении/выключении основного выключателя, что удобно для сигнализации, управления, индикации, релейных цепей и др.
  Блок монтируется сбоку (left-side) на GV2 / GV3.
